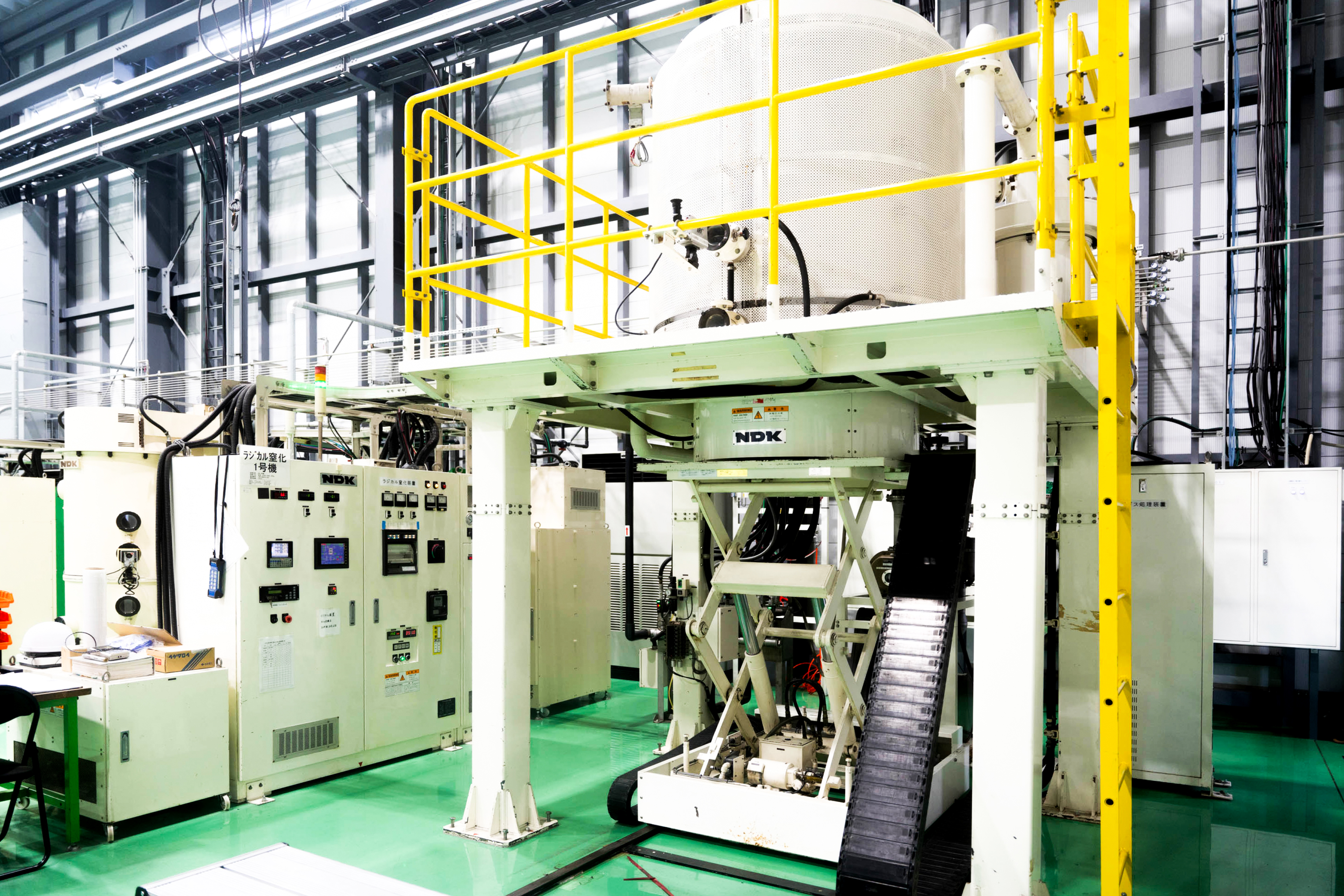

DCプラズマドライブ
DCプラズマドライブ装置
プラズマは高エネルギーを得られるため、半導体・電子･光学・精密機械分野等の薄膜製造に、また表面改質分野といった幅広い分野で使用されています。本ＤＣプラズマドライブは、直流放電をパルス化し、放電時に発生し悪影響を及ぼすアーク放電を完全に遮断することを目的に開発されました。ＤＣプラズマドライブは操作簡単・小型化・軽量を可能にしたプラズマ用直流電源です。
アーク放電を高速遮断できることにより、直流プラズマを用いた薄膜用スパッタ・プラズマCVD・プラズマ熱処理等全ての処理の電源としてご利用いただけます。
DCプラズマドライブ装置の特長
特長1トランジスタ採用により小型軽量です。
特長2２μsec以下の高速アークを遮断します。
特長3液晶ディスプレーによるわかりやすい操作盤です。
特長4操作部と電源部を離して使用可能です。
特長5直流電圧のパルス化により高いイオン密度になります。
使用用途
- プラズマ熱処理用電源
- プラズマＣＶＤ用電源
- ＰＶＤ用バイアス電源
- マグネトロンスパッタ用電源
- 各種プラズマ反応装置
DCプラズマドライブ装置仕様
概略仕様
表示：150×100 液晶ディスプレー
制御：電流・電圧・電力制御
操作：手動・フロント・リモート
パルス周波数：33KHZ
| 型式 | NP1S | NP1S-2K |
|---|---|---|
| 出力 | 10KW （700V×13A） （420V×23A） |
10KW 高圧タイプ （1400V×7A） (1050V×10A） |
| 入力 | 200V×47A 3相 16KVA |
200V×47A 3相 16KVA |
| 型式 | NP1.5S | NP3S | NP6S |
|---|---|---|---|
| 出力 | 15KW （700V×24A） （420V×35A） |
30KW （800V×38A） |
60KW （800V×75A） |
| 入力 | 200V×75A 3相 26KVA |
200V×148A 3相 48KVA |
200V×280A 3相 97KVA |
ＮＰ１Ｓタイプ（１０ＫＷ）
ＮＰ３Ｓタイプ（３０ＫＷ）
DCプラズマドライブ装置動作説明
＜アーク放電＞
アーク放電は、薄膜形成に用いられる反応性マグネトロンスパッタリングで発生しやすい。特にSiO2 ，Al2O3，TiO2等の反応性スパッタリングやITOスパッタリングにおいては、ターゲットの非エロージョン部分表面に反応により生成した絶縁物が堆積する。成膜中にこの絶縁物に電荷が蓄積し、その量が限度を超えると絶縁破壊が生じアーク放電が発生する。また、スパッタリング以外のグロー放電を利用するプラズマ処理においては、陰極となる処理物表面に洗浄不足等により残存する油脂汚れ・付着物等のガス化に起因する多量の局部的なイオン発生によってアーク放電が発生する。
ア－ク放電は電力密度や放電電圧を高めると発生しやすくなり、発生の頻度およびアーク放電のエネルギー量は電力密度または放電電圧に対し相乗して増大する。アーク放電の発生では、局部的な陰極上でのイオン生成を促し，低い放電電圧下でも大きな放電電流が流れる。発生したアーク放電は、一度放電を遮断しない限り持続し続け正常なグロー放電に戻すことはできない。弊社DCプラズマドライブでは、４つのアーク放電検出法と３種類の放電遮断法を用いてアーク放電の高速遮断を可能にしている。
写真1
写真2
写真 アーク発生時の放電電流波形
写真１，２は、アーク放電発生時の放電電流波形で、正常な放電電流（パルス波形）がアーク放電に移行した瞬間を示している。画面上段の波形は、アーク放電の発生を検出して放電を遮断するための遮断信号（トリガー）を示している。写真２は、写真１の拡大写真でアーク放電に移行してから約2μsecで放電電流を遮断していることが分かる。アーク放電は、遮断しなければその成長角度で遮断されるまで成長し続け、数μsecで数倍に成長することが知られている。
ＤＣプラズマドライブでは、写真でもわかるようにア－ク放電発生後数10ｎsec以内にア－ク放電を検出し遮断している。アーク放電が増大する前に遮断することにより、短時間の放電 停止後に再び元の安定した放電状態を回復することができる。ここで、遮断信号（トリガー）の 発生からアーク遮断までに1.5－2μsec遅れを生じているのはトランジスタのタ－ンオフ時間(トランジスタのオフ時間)に起因するものである。今後より高速な制御素子が開発される事により、さらに高速なア－ク遮断機能の実現が期待できる。
